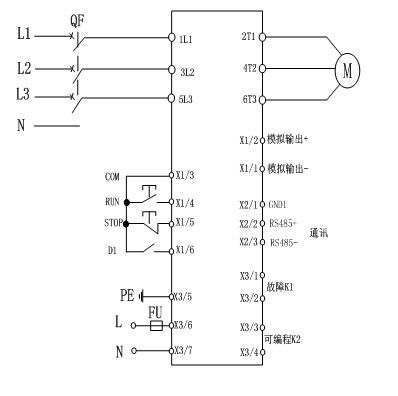

一、基本接线原理图：
软起动器端子1L1、3L2、5L3接三相电源， 2T1、4T2、6T3接电动机。无需外接旁路接触器，软起动器可通过参数设定选择是否检测相序。

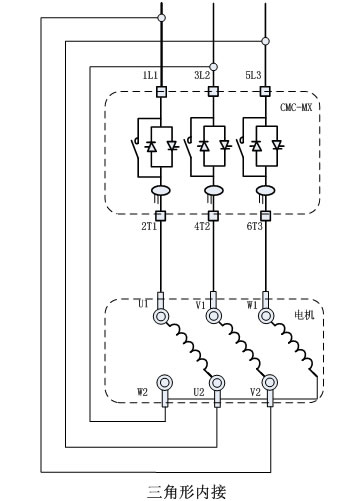

二、三角形内接连接图：
若用户使用三角形内接连接时，用户必须严格按照下图进行连接，否则有可能导致电机或软起损坏。本机在启动前会对电机接线进行判断，若接线错误软起会报接线错误故障。

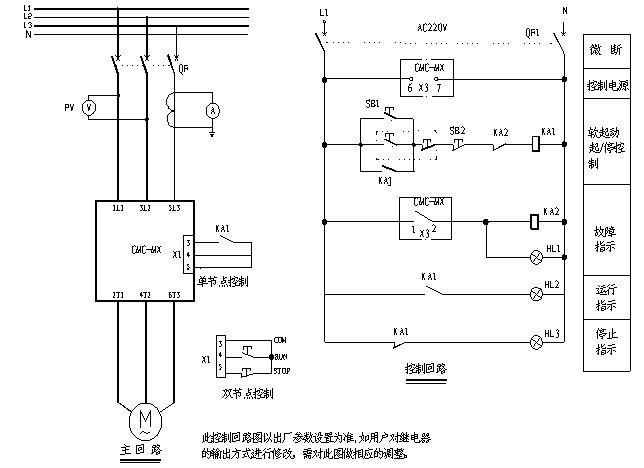

三、典型应用接线图：
注意：
1、上图所示为单节点控制方式。接点闭合软起动起动，接点打开软起动器停止。但要注意这种接线LED面板起动操作无效。端子3、4、5起停信号是一个无源节点。
2、PE接地线应尽可能短，接于距软起动器最近的接地点，合适的接地点应位于安装板上紧靠软起动器处，安装板也应接地，此处接地为功能地而不是保护接地。
