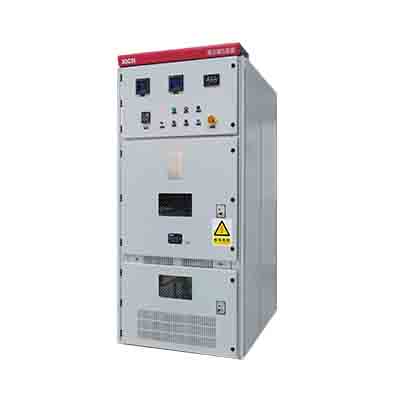

CPV系列高压功率控制柜

  CPV系列高压功率控制柜是一个标准的负载功率控制装置,用来控制盒保护高压交流负载。

  • 产品概述
  • 技术特点
  • 使用条件

CPV系列高压功率控制柜是一个标准的负载功率控制装置,用来控制盒保护高压交流负载。标准的CPV产品主要由以下部件组成:高压可控硅模块、可控硅保护部件、光纤触发部件、高压熔断器、信号采集与保护部件、系统控制与显示部件。

可控硅模块:每相中采用相同参数的可控硅串并联安装在一起。根据所使用电网的峰值电压要求,选择可控硅串联的数量不同。

阀体保护单元:包括由RC网络组成的过电压吸收网络、由均压单元组成的均压保护网络。

光纤触发部件:采用强触发脉冲电器,保证触发的一致性和可靠性;利用光纤触发进行可靠高低压隔离。

高压熔断器部件:起到保护负载及调功器内部元件作用。

信号采集与保护部件:通过电压互感器、电流互感器、避雷器、零序电流互感器对主回路电压、电流信号进行采集,主CPU控制并进行相应保护。
